MODEL 4300 CZUJNIK DO OKREŚLANIA ZMIAN "NAPRĘŻEŃ" GÓROTWORU W JEDNYM KIERUNKU

Monitorowanie górotworu 2

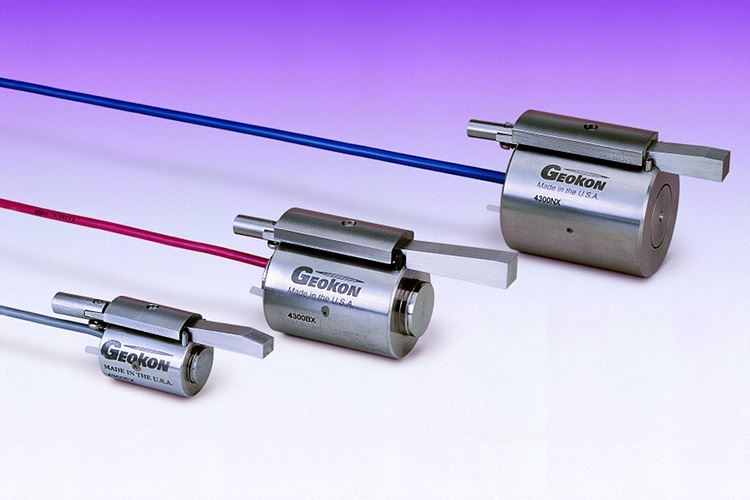

Model 4300 czujnik do określania zmian " naprężeń" górotworu w jednym kierunku (ID: MODEL 4300)

Czujniki z serii 4300 są przystosowane do pomiaru "naprężeń" w skałach i mogą być instalowane w otworach nawierconych do głębokości 30m. Czujnik zbudowany został z pierścienia wykonanego ze stali wysokiej wytrzymałości, dokładnie zespawanego po obwodzie. Zniekształcenie pierścienia, spowodowane zmianą naprężeń w podłożu, mierzone są za pomocą drgań struny zamocowanej na wewnętrznej średnicy pierścienia. Zmiana częstotliwości rezonansowej drgającej struny rejestrowana jest przez jednostkę sterującą (GK-403).
Parametr
Wartość
Zakresy przy ściskaniu
70 MPa
Zakres przy rozciąganiu
3 MPa
Rozdzielczość4 70 kPa
Dokładność  (Przetwornika strunowego)
0,1% FS.
Maks. głębokość otworu
30 m
Średnica otworu
(4300 EX) 37 do 39 mm
(4300 BX) 58 do 61 mm
(4300 NX) 74 do 77 mm


Aby zakupić dany produkt należy skontaktować się z działem sprzedaży: KONTAKT
